Воздухоподготовка: сепараторы, осушители, фильтры

Сепараторы

sep2345

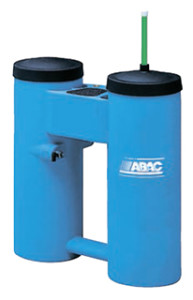

Водно-масляные
Сепараторы служат для разделения конденсата на составляющие – воду и масло, что позволяет сливать воду, очищенную от загрязнений, в канализацию.

sep

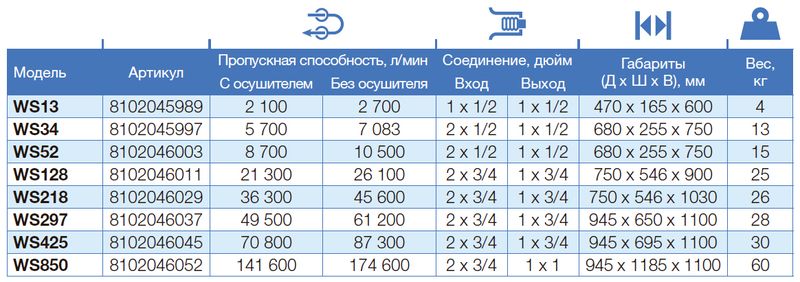

Технические характеристики водно-масляных сепараторов


separator

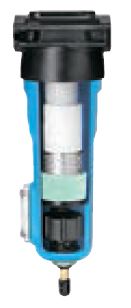

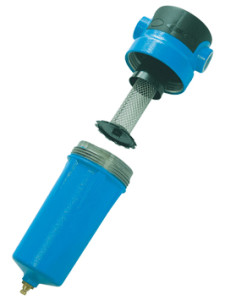

Центробежные
В центробежных сепараторах используется центробежная сила для удаления частиц конденсата, который образуется в потоке сжатого воздуха в результате снижения температуры.

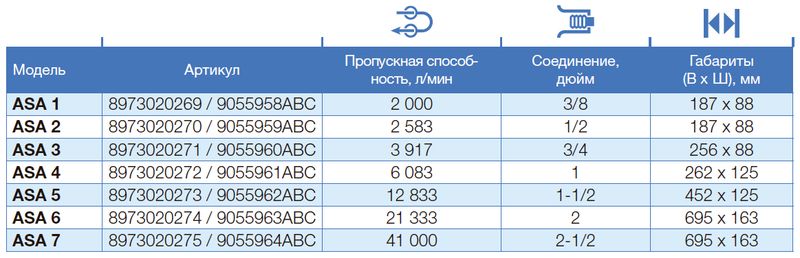

Технические характеристики центробежных сепараторов

Технические характеристики центробежных сепараторов

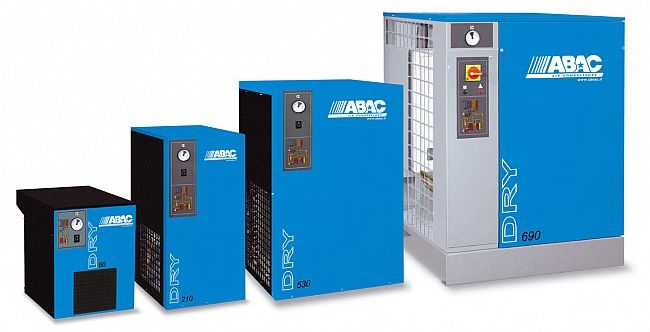

Осушители рефрижераторного типа DRY

Удаляют водно-масляный конденсат из сжатого воздуха, который присутствует в виде водяных паров и капель жидкости, позволяют получить сухой сжатый воздух и добиться:

  • отсутствия коррозийных процессов;
  • повышения надежности работы пневмосистемы;
  • значительного увеличения срока службы потребителей сжатого воздуха.

jhgfd8765

ИМЕЮТ:

  • Высокую эффективность и качество работы, обеспечивают точку росы +3 °C на выходе.
  • Уникальный блок управления, обеспечивающий максимальные возможности диагностики, управления, контроля и автоматической работы по заданной программе.
  • Оптимальное соотношение цены и качества.

Согласно DIN ISO 7183 осушители рефрижераторного типа разработаны с учетом рабочего давления 7 бар (максимальное давление 16 бар для DRY 16-180 и 14 бар для DRY 225-2200), окружающей температуры 25°С (максимальная температура 40°С), температуры воздуха на входе 35°С (максимальная температура 45°С) и точкой росы 3°С.

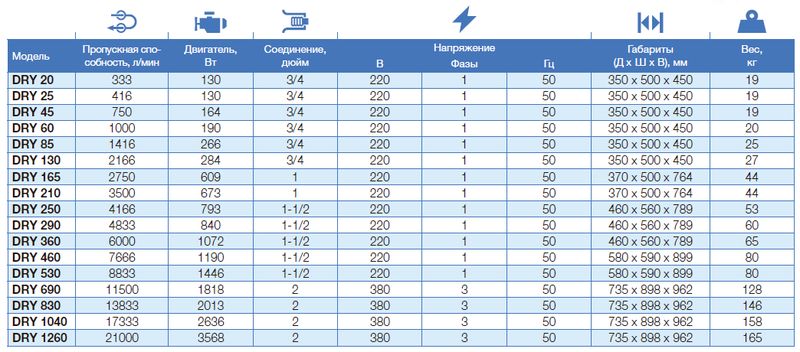

Технические характеристики рефрижераторных осушителей DRY

Технические характеристики рефрижераторных осушителей DRY


Фильтры

Попадание загрязненного сжатого воздуха в воздушную сеть ведет к ряду рисков и может вызвать существенное снижение рабочих показателей, потерю производительности и увеличение затрат на обслуживание и ремонт. Фильтры ABAC экономично обеспечивают непревзойденное качество воздуха и отвечают постоянно ужесточающимся требованиям к качеству.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА:

  • Уменьшенные перепады давления за счет уникального конструктива верхней части фильтра.
  • Звуковой сигнал при попытке демонтажа фильтра под давлением.
  • Легкое снятие корпуса фильтра: внешние ребра позволяют твердо зажать фильтр.
  • Дополнительная защита от коррозии: корпус из штампованного алюминия со специальным анодированным покрытием защищает фильтры как снаружи, так и изнутри.
  • Простой мониторинг состояния фильтра через боковое смотровое окошко.

Штатная комплектация фильтров:
— без индикатора перепада давления (доступно опционально);
— серии G, C, P оснащены конденсатоотводчиком поплавкового типа;
— серии V, S, D оснащены конденсатоотводчиком ручного типа;
— установлено боковое смотровое окошко.

Смена фильтрующих элементов:
— серии G, C, P, S, D — через 4000 часов или 1 год (что ранее);
— серия V — через 1000 часов или 1 год (что ранее).

8 ЛИНЕЙКА ФИЛЬТРОВ P

Коалесцирующие фильтры грубой очистки и фильтры частиц для общей фильтрации. Удаляют твердые частицы, пыль, жидкость и масло в виде аэрозоля.

Общий коэффициент эффективности: 90%.
Остаточное содержание масла — 1,0 мг/м³.

3 ЛИНЕЙКА ФИЛЬТРОВ G

Коалесцентные фильтры для общей защиты, удаления твердых частиц, воды и масла в виде аэрозоля.

Общий коэффициент эффективности: 99%.
Остаточное содержание масла — 0,1 мг/м³.

Для оптимального фильтрования перед фильтром G рекомендуется установить сепаратор.

mfiltr9 ЛИНЕЙКА ФИЛЬТРОВ C

Высокоэффективные коалесцентные фильтры удаляют твердые частицы, воду и масло в виде аэрозоля.

Общий коэффициент эффективности: 99,9%.
Остаточное содержание масла — 0,01 мг/м³.

Для оптимального фильтрования перед фильтром C рекомендуется установить фильтр G.

4 ЛИНЕЙКА ФИЛЬТРОВ V

Фильтр с активированным углем для удаления паров масла и запаха углеводородов с максимальным содержанием остаточного масла 0,003 мг/м³.

Для оптимального фильтрования перед фильтром V рекомендуется установить фильтр G и С.

3 ЛИНЕЙКА ФИЛЬТРОВ V

Фильтры улавливания частиц для защиты от пыли.
Расчетная эффективность: 99,81% для частиц с наибольшей проникающей способностью (MPPS = 0,1 микрон).

mfiltr9 ЛИНЕЙКА ФИЛЬТРОВ D

Высокоэффективные фильтры улавливания частиц для защиты от пыли.
Расчетная эффективность: 99,97% для частиц с наибольшей проникающей способностью (MPPS = 0,6 микрон).

* Звездочка заменяется на серию выбранной фильтрации (G / C / V / S / D / P)

* Звездочка заменяется на серию выбранной фильтрации (G / C / V / S / D / P)
